Beyond Speed: Jak vysokorychlostní převody revolucionizují moderní strojní zařízení

I. Úvod

Neúspěšná snaha o efektivitu a výkon v moderních strojích posunula hranice inženýrského designu. Od řevu proudového motoru až po hučení turbíny elektrárny je prvořadá schopnost spolehlivě a efektivně přenášet energii a efektivně při neustále se zvyšujících otáčkách. Tato poptávka byla kladena vysokorychlostní převodovka v popředí mechanických inovací. Nejedná se pouze o převody, které se točí rychle; Jsou to pečlivě upravené komponenty určené k efektivně a spolehlivosti v extrémních podmínkách, kde by konvenční návrhy zařízení rychle selhaly.

Vysokorychlostní přenosová kola jsou kritickými aktivátory technologického pokroku. Usnadňují vyšší hustotu výkonu, což umožňuje přenosu více energie prostřednictvím menších, lehčích komponent. To se přímo promítá do zlepšené účinnosti napříč různými průmyslovými odvětvími, včetně leteckého, výroby energie a vysoce výkonných automobilových odvětví. Snížením celkové velikosti a hmotnosti strojů přispívá tato ozubená kola k kompaktnějším, palivově úspornějším a agilnějším systémům. Tento článek se ponoří do základních principů, složitých úvah o designu, pokročilé výrobní techniky, rozmanité aplikace a vzrušující budoucí trendy, které utvářejí svět vysokorychlostních přenosových ozubených kol.

Ii. Základy přenosu převodovky

A. Základní principy zařízení

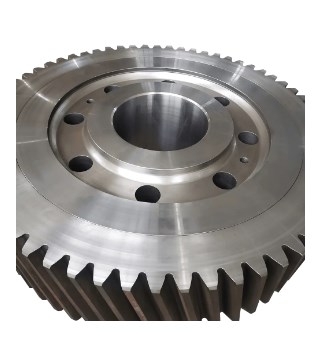

V jejich jádru jsou ozubená kola mechanická součásti se zuby, které se zapadly k přenosu rotačního pohybu a točivého momentu z jedné hřídele do druhé. Porozumění základní terminologii zařízení je zásadní: Kruh hřiště je teoretický kruh, na kterém se pářila převodovky bez sklouznutí; The modul definuje velikost zubů ozubeného kola; The úhel tlaku diktuje úhel, ve kterém se síla přenáší mezi meshing zuby; a úhel helixu (pro šroubová ozubená kola) odkazuje na úhel zubů vzhledem k ose rychlostního stupně. Zatímco různé typy zařízení existují, helikální ozubená kola jsou převážně používány ve vysokorychlostních aplikacích kvůli jejich hladšímu, tiššímu provozu a vyšší kapacitě přenášení zatížení ve srovnání s ozubenými kolami. The Poměr zařízení určuje snížení nebo zvýšení rychlosti, zatímco přenos točivého momentu schopnost definuje množství rotační síly, kterou lze přenést.

B. Výzvy při vysokých rychlostech

Provozní zařízení při vysokých rotačních rychlostech představují jedinečnou sadu impozantních výzev:

1. Zvýšená dynamická zatížení a vibrace: Jak se zvyšují rychlosti, dokonce i drobné nedokonalosti nebo nesoulad mohou vést k významným dynamickým silám, což způsobuje nadměrné vibrace a hluk.
2. Generování tepla a tepelné řízení: Tření mezi zuby s mesmingem a olejem, který se chrlí v převodovce, vytváří značné teplo. Účinné tepelné řízení je zásadní pro zabránění degradaci materiálu a rozpadu maziva.
3. Snížení hluku: Vysokorychlostní operace neodmyslitelně vytváří více hluku. Navrhování klidného provozu je nezbytné, zejména v aplikacích, jako je Aerospace.
4. Výzvy pro mazání: Udržování adekvátního mazacího filmu mezi rychle se pohybujícími zuby je obtížné. Problémy, jako je víření oleje (kde samotný olej vytváří odpor a teplo) a zajištění dostatečné tloušťky filmu, aby se zabránilo kontaktu na kov a kov, jsou kritické.
5. Únava a opotřebení materiálu: Cyklické napětí při vysokých frekvencích významně zvyšují riziko únavy materiálu. Hlavními obavami jsou také povrchové opotřebení, pitting a oděšení.
6. Požadavky na přesnost výroby: Tolerance pro vysokorychlostní rychlostní stupně jsou mimořádně těsné. Jakákoli odchylka může vést k katastrofickému selhání.

Iii. Návrh úvah o vysokorychlostním ozubením

Překonání výzev vysokorychlostního provozu vyžaduje pečlivý design a inženýrství.

A. Optimalizace geometrie Geometrie

Optimalizace geometrie převodovky je prvořadá pro hladkou, efektivní a odolnou vysokorychlostní provoz:

• Modifikace profilu: Techniky jako úleva tipu a úleva z kořenů jsou aplikovány na profil zubu, aby se zajistilo plynulejší zapojení a uvolnění, což snižuje nárazové zatížení a hluk.
• Úpravy olova: U spirálových ozubených kol mohou mírné úpravy úhlu spirály podél délky zubu kompenzovat výchylky při zatížení, což zajišťuje jednotný kontakt.
• Výběr úhlu helixu: Optimální úhel šroubovice pro šroubová kola vyvažuje distribuci zatížení, axiální tah a vlastnosti šumu.
• Optimalizace úhlu tlaku: Úhel tlaku ovlivňuje sílu zubů, kontaktní napětí a hluk. Pečlivý výběr je životně důležitý.
• Analýza kontaktu zubů (TCA): Pokročilé simulace softwaru se používají k analýze kontaktních vzorců mezi meshingovými zuby, zajištění jednotného rozložení zatížení přes bok zubů a zabránění lokalizované koncentrace napětí.

B. Výběr materiálu

Výběr materiálu je zásadní pro výkon a dlouhověkost vysokorychlostního zařízení:

• Vysoce pevné oceli: Specializované oceli jako Karburizující oceli (např. AISI 9310, 8620) a Nitriding oceli se běžně používají kvůli jejich vynikající síle jádra a schopnosti dosáhnout vysoké tvrdosti povrchu.
• Techniky kalení povrchu: Procesy jako Karburizace (představení uhlíku do povrchu pro tvrdost), nitriding (zavedení dusíku pro povrchovou tvrdost a odolnost proti opotřebení) a Indukční kalení (lokalizované vytápění a zhášení) Vytvořte tvrdé pouzdro odolné vůči opotřebení při zachování tvrdého, tažného jádra.
• Lehké materiály: Pro aplikace, kde je váha kritická, jako je letecký azeros, pokročilé slitiny nebo dokonce kompozity jsou zkoumány, i když představují vlastní výzvy výroby a výkonu.
• Úvahy: Klíčové vlastnosti materiálu pro vysokorychlostní převody zahrnují vysoké Únava (odpor vůči cyklickému zatížení), nadřízený nosit odpor , adekvátní houževnatost (odpor vůči zlomenině) a Tepelná stabilita (udržování vlastností při zvýšených teplotách).

C. mazací systémy

Efektivní mazání je životnost vysokorychlostních rychlostních stupňů, správa tření, tepla a opotřebení:

• Mazání olejové mlhy: Jemná mlha oleje je nasměrována na ozubenou síťovou, vhodnou pro lehčí zatížení a nižší rychlosti ve vysokorychlostním rozsahu.
• Jet mazání: Vysokotlaké trysky oleje jsou přesně zaměřeny na meshing zuby a zajišťují přímé a efektivní mazání a chlazení. To je běžné při náročných aplikacích.
• Mazání olejového spreje: Podobně jako mazání proudu, ale s širším vzorem stříkání.
• Výběr maziva: Výběr maziva je kritický, vzhledem k jeho viskozita (odpor k toku), přítomnost specifického přísady (např. Anti-opotřebení, extrémní tlak) a jeho tepelné vlastnosti (stabilita při vysokých teplotách).
• Filtrační a chladicí systémy: Integrované systémy jsou nezbytné pro odstranění kontaminantů z oleje a rozptýlení tepla, což udržuje optimální výkon maziva.

D. Výběr ložiska

Ložiska podporují rotující hřídele a musí vydržet vysoké rychlosti a zatížení:

• Hydrodynamická ložiska: Tato ložiska se spoléhají na tlakový olejový film, aby oddělil hřídel od ložiskového povrchu a nabídl vynikající nakládací kapacitu a tlumení při vysokých rychlostech.
• Ložiska válcování: Využívají se vysokohodinostní, vysokorychlostní typy (např. Úhlová kontaktní kulička, válcová ložiska válce), často s keramickými kuličkami pro snížené tření a vyšší rychlostní schopnost.
• Aktivní magnetická ložiska: Pro extrémní rychlosti, nulové kontakt a přesné umístění hřídele se používají aktivní magnetická ložiska pomocí elektromagnetických sil k levitaci a kontrole hřídele.

E. Bydlení a rigidita systému

Ustálost a celkový systém ozubených kol musí být navržena pro maximální rigiditu, aby se zabránilo nesprávnému vyrovnání a kontrole vibrací:

• Minimalizace vychylování a nesouladu: Ztuhlé vzory bydlení a přesné obrábění zajišťují, že hřídele a ozubené kola zůstávají přes provozní zatížení přesně zarovnány.
• Tlumení a izolace vibrací: Materiály a strukturální návrhy, které absorbují nebo izolují vibrace, jsou začleněny, aby se snížily hluk a zabránily rezonanci.
• Správa tepelné roztažnosti: Jak se komponenty zahřívají, rozšiřují se. Konstrukce musí odpovídat za diferenciální tepelnou rozšiřování mezi ozubenými koly, hřídelemi a pouzdrem, aby se udržela vůle a zarovnání.

IV. Výroba a kontrola kvality

Výkon vysokorychlostních ozubených kol závisí na ultra vysoké přesné výrobě a přísné kontrole kvality.

A. Přesné obrábění

Dosažení požadované přesnosti zahrnuje pokročilé obráběcí procesy:

• Převodové komory a tvarování: Počáteční hrubování a polofinitace zubů rychlostního stupně.
• Broušení zařízení: Kritický proces dokončení, který odstraňuje malá množství materiálu k dosažení přesných profilů zubů a povrchových úpravách. To zahrnuje forma broušení (pomocí brusného kola tvarovaného do profilu zubu) a generativní broušení (kde broušení simuluje páření).
• Superfinishingové procesy: Techniky jako honí a lapování se používají k dosažení extrémně hladké povrchové úpravy, snížení tření a zlepšení kontaktních vzorců.

B. Procesy tepelného zpracování

Po obrábění se aplikuje tepelné ošetření pro zvýšení vlastností materiálu:

• Karburizace: Termochemický proces, který rozptyluje uhlík do povrchu oceli, následuje zhášení a temperování, aby vytvořil tvrdý pouzdro odolný proti opotřebení.
• Nitriding: Proces nižší teploty, který rozptyluje dusík do ocelového povrchu a vytváří tvrdé nitridy, které zvyšují tvrdost povrchu, odolnost proti opotřebení a pevnost únavy s minimálním zkreslením.
• Indukční kalení: Používá elektromagnetickou indukci k rychlému teplu a uhasit specifické oblasti zařízení, což umožňuje lokalizované kalení.

C. Kontrola a kontrola kvality

Přísná inspekce zajišťuje, že každé vybavení splňuje náročné specifikace:

• Metrologie zařízení: Pokročilé nástroje jako Souřadnice měřící stroje (CMM) a oddaný Testery převahování ozubených kol se používají k přesně měření geometrie zubů, olova, profilu a házení.
• Nedestruktivní testování (NDT): Techniky jako Inspekce magnetická částice (pro detekci povrchových trhlin) a Ultrazvukové testování (k detekci vnitřních nedostatků) se používají k zajištění integrity materiálu bez poškození složky.
• Vyvážení rotujících komponent: Vysokorychlostní ozubená kola a jejich přidružené šachty musí být dynamicky vyvážené, aby se minimalizovaly vibrace a zajistily hladký provoz.

V. Aplikace vysokorychlostních převodovek

Vysokorychlostní přenosová ozubená kola jsou nezbytná napříč širokou škálou průmyslových odvětví, kde jsou výkonné výkony a účinnost prvořadá.

A. Aerospace

Letecký průmysl je příkladem toho, kde jsou kritická vysokorychlostní ozubená kola:

• Letounové motory: V motorech turbofanů a turbopropu jsou převodovky nezbytné pro připojení vysokorychlostní turbíny k pomalejšímu ventilátoru nebo vrtule, což optimalizuje účinnost.
• Přenosy vrtulníku: Tyto složité převodovky přenášejí výkon z motoru na hlavní a ocasní rotory, což vyžaduje výjimečnou spolehlivost a hustotu výkonu.
• Pomocné energetické jednotky (APUS): Malé motory s plynovými turbíny na letadlech, které poskytují energii pro počáteční a pozemní operace, také využívají vysokorychlostní převodovky.

B. Výroba energie

V energetickém sektoru jsou tato ozubená kola životně důležitá pro přeměnu vysokorychlostní rotační energie:

• Plynové turbíny: Vysokorychlostní převodovky spojují plynové turbíny s generátory a odstoupí dolů vysokou otáčení turbíny k synchronní rychlosti vyžadované elektrickou mřížkou.
• Parní turbíny: Podobně jako u plynových turbín se převodovky používají k přizpůsobení rychlosti turbíny s generátorem.
• Převodovky větrných turbín: Zatímco hlavní rotor pracuje při nižších rychlostech, některé fáze v převodovce velkých větrných turbín mohou zahrnovat vysokorychlostní převodování.

C. Automotive

Vysoce výkonné a rozvíjející se automobilové aplikace se stále více spoléhají na tato rychlostní stupeň:

• Vysoce výkonná vozidla: V závodních automobilech a supercary jsou specializované převodovky navrženy tak, aby zpracovávaly extrémní rychlosti motoru a výkony.
• Drivetrainy elektrického vozidla (EV): Vzhledem k tomu, že elektrické motory často fungují při velmi vysokých otáčkách pro optimální účinnost, je pro přizpůsobení rychlosti motoru k rychlosti kola zásadní vysokorychlostní ozubená kola.

D. Průmyslové stroje

Četné průmyslové aplikace těží z účinnosti a hustoty výkonu vysokorychlostních ozubených kol:

• Kompresory: Používá se v různých průmyslových odvětvích (např. Ropném a plynu, HVAC) k řízení vysokorychlostních odstředivých kompresorů.
• Čerpadla: Vysokorychlostní ozubená kola může řídit specializovaná čerpadla pro přenos tekutin v průmyslových procesech.
• Stručně řečeno stroje: Precision Machine Mails často zahrnují vysokorychlostní vřetenové převodovky pro vysokorychlostní obráběcí operace.
• Zkušební soupravy: Ve výzkumu a vývoji jsou vysokorychlostní převodovky základními součástmi zkušebních souprav určených k simulaci provozních podmínek v reálném světě pro různé strojní zařízení.

Vi. Budoucí trendy a inovace

Pole vysokorychlostních přenosových ozubených kol se neustále vyvíjí, což je poháněno poptávkou po ještě větší výkonnosti, účinnosti a spolehlivosti.

A. Pokročilé materiály

Výzkum nových materiálů slibuje dále posunout hranice:

• Keramické ozubené kola: Nabízející výjimečnou tvrdost, odolnost proti opotřebení a schopnost vysokých teplot se keramická ozubená kola zkoumají pro extrémní aplikace, kde tradiční oceli nedosahují.
• Pokročilé kompozity: Lehké a vysoce pevné kompozity by mohly revoluci v designu zařízení, zejména pro aplikace citlivé na váhu.
• Aditivní výroba (3D tisk): Tato technologie umožňuje vytváření složitých geometrií převodovek, které jsou nemožné při tradičním obrábění a potenciálně umožňují optimalizované vnitřní struktury a integrované funkce.

B. Sledování inteligentních ozubených kol/podmínek

Integrace inteligence do převodových systémů je významným trendem:

• Integrované senzory: Vkládání senzorů přímo do ozubených kol nebo převodovek pro sledování parametrů, jako je teplota, vibrace a napětí v reálném čase.
• Prediktivní údržba a diagnostika řízená AI: Data z těchto senzorů v kombinaci s umělou inteligencí a strojovým učením mohou předvídat potenciální selhání dříve, než k nim dojde, což umožňuje proaktivní údržbu a minimalizovat prostoje.

C. Technologie redukce hluku a vibrací

Cílem pokračujícího úsilí je učinit vysokorychlostní rychlostní stupeň tišší a plynulejší:

• Aktivní kontrola hluku: Použití zvukových vln antifázových zvuků k zrušení hluku rychlostního stupně.
• Pokročilé tlumicí materiály: Vývoj nových materiálů a strukturálních návrhů, které efektivněji absorbují a rozptylují vibrace.

D. Hybridní a elektrické hnací ústrojí

Posun směrem k elektrifikaci ovlivňuje návrh zařízení:

• Optimalizace vlastností elektrického motoru: Ozubená kola jsou speciálně navržena tak, aby se propojily s jedinečnými charakteristikami rychlostních torque elektrických motorů, často vyžadují vyšší vstupní rychlosti a různé poměry redukce.
• Integrace s energetickou elektronikou: Bližší integrace mezi mechanickými převodovými systémy a elektronickými řídicími jednotkami pro optimalizovaný výkon a účinnost.

Vii. Závěr

Vysokorychlostní převodovka představuje vrchol strojního inženýrství, ztělesňující přesnost, vědu o materiálu a pokročilé výroby. Jsou to kritické komponenty, které umožňují vysokou hustotu výkonu, účinnost a výkon, které vyžaduje moderní strojní zařízení napříč různými průmyslovými odvětvími. Od zmírnění dynamických zatížení a správy tepelných výzev po výběr pokročilých materiálů a využití technik ultrapřirozených výroby je každý aspekt jejich designu a výroby důkazem excelence inženýrství.

Vzhledem k tomu, že průmyslová odvětví nadále snižují limity rychlosti a účinnosti, role vysokorychlostních rychlostních stupňů pouze poroste. S probíhajícími inovacemi v materiálech, integraci inteligentních technologií pro monitorování podmínek a adaptacemi pro vyvíjející se krajinu hybridních a elektrických hnacích ústrojí je pole vysokorychlostních přenosových ozubených kol pro pokračující evoluci, což vede další generaci vysoce výkonných strojů. .
